Магнитный уровнемер MG-33S+EG-11

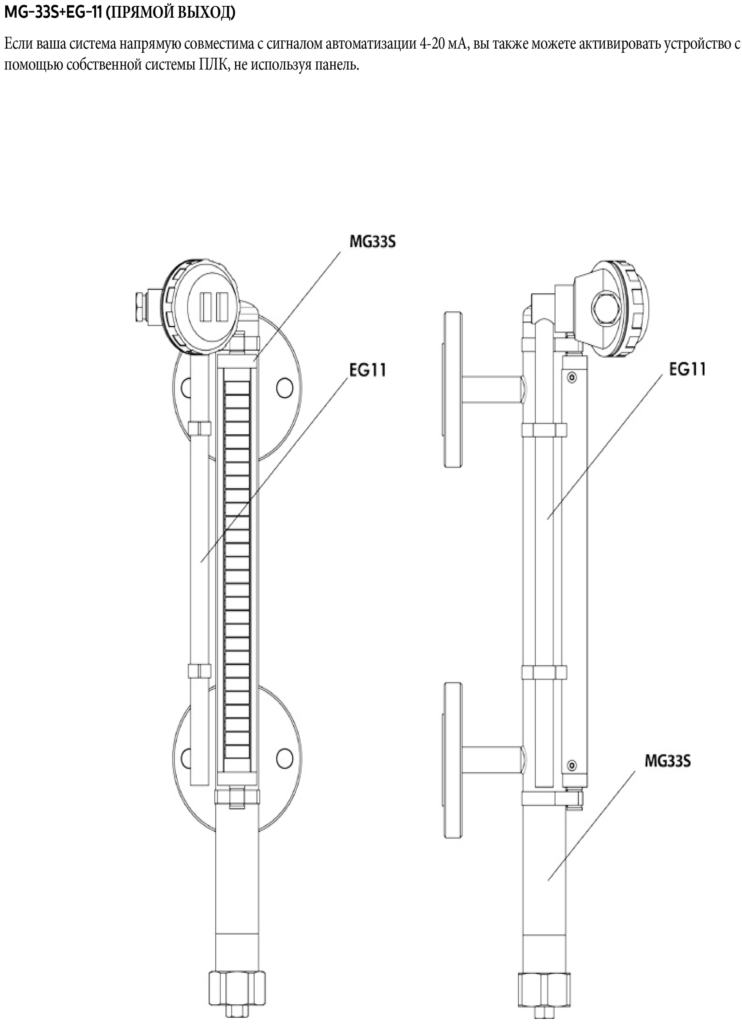

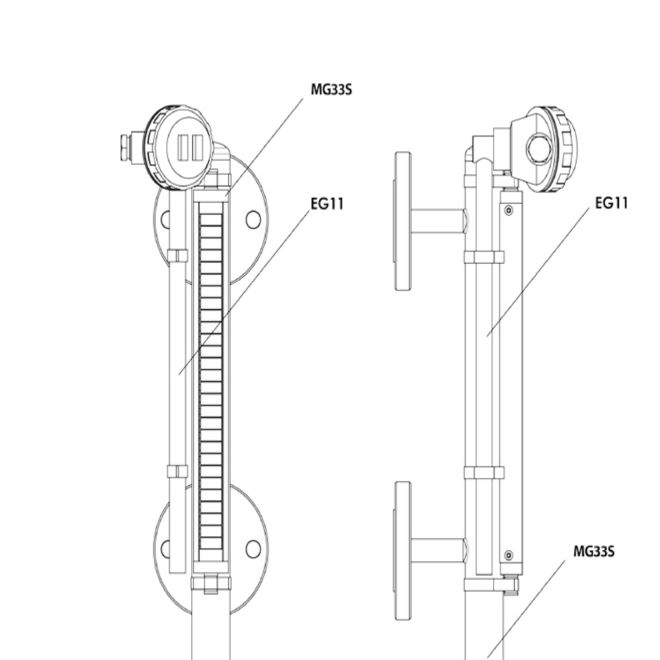

Магнитный уровнемер MG-33S + EG-11 — это совместимые системы нивелирования, которые могут быть интегрированы в системы автоматизации для удаленного мониторинга уровня.
Герконовые переключатели в пропорциональном стержне создают сигнал с помощью магнита и преобразуют этот сигнал в сигнал автоматизации с помощью панели.

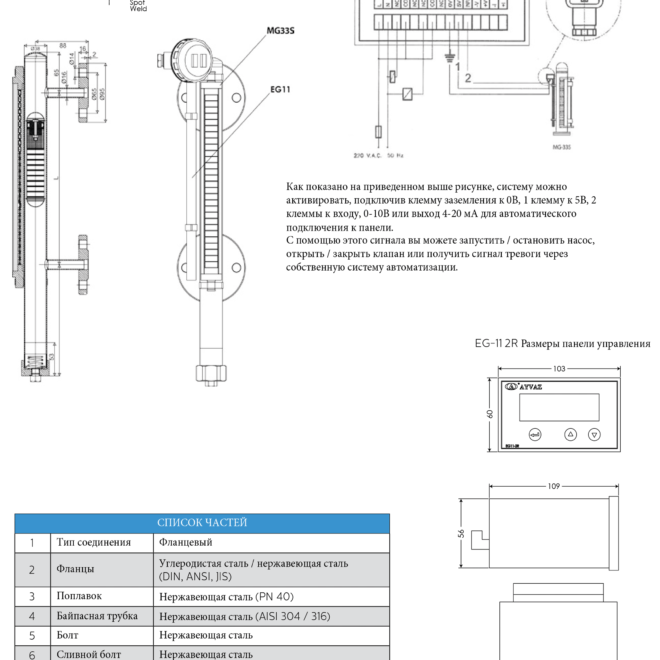

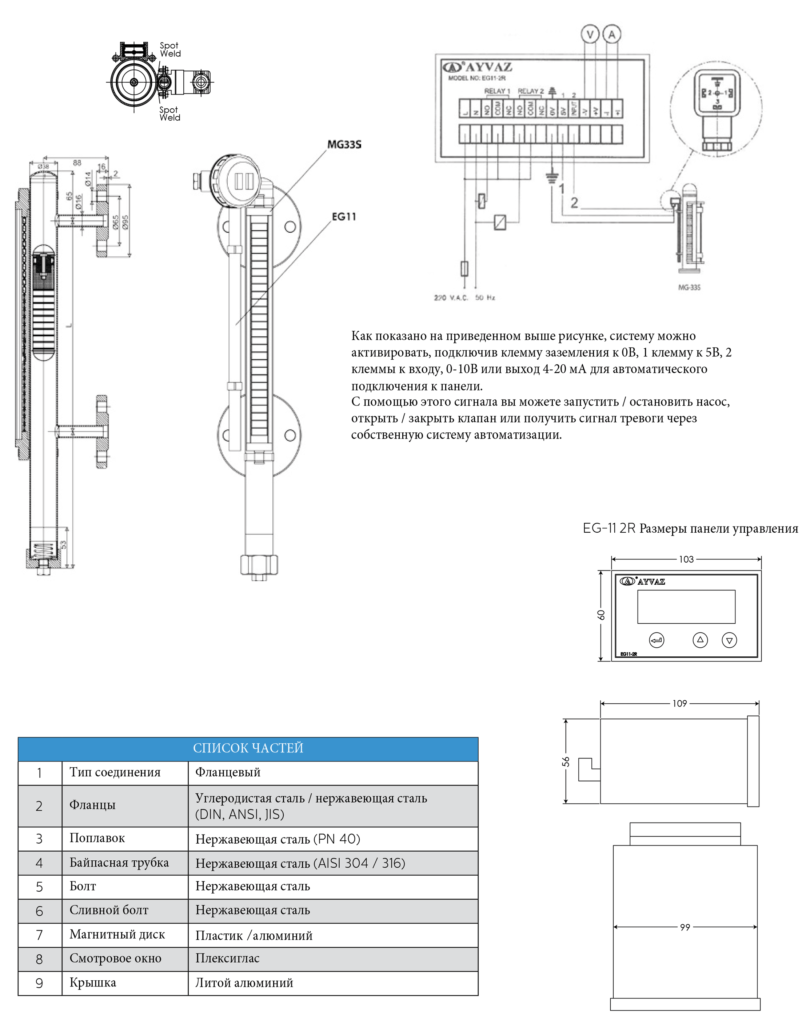

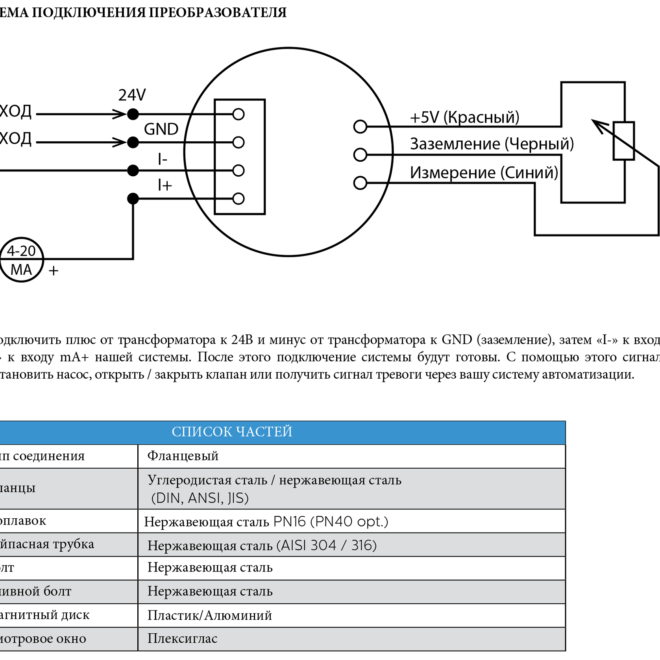

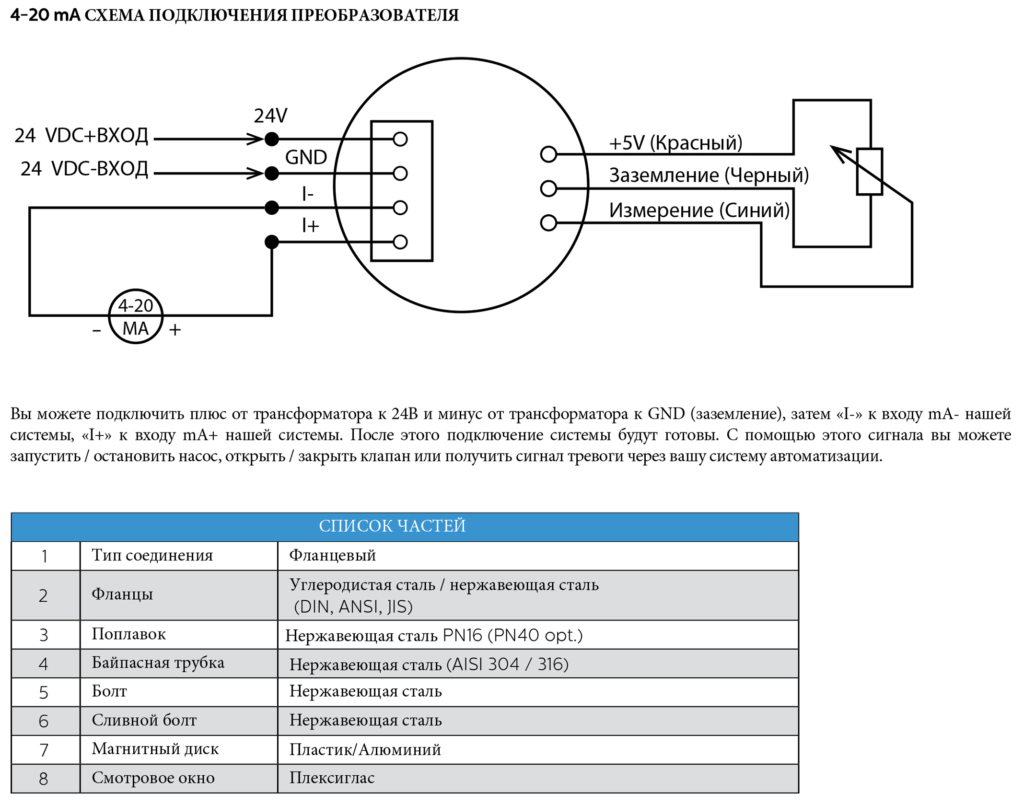

Он может быть интегрирован в 4-20 мА или 0-10В сигнал автоматизации и контакт, может быть принят аварийный сигнал или запуск/остановка насоса в желаемых точках. Вы можете связаться с системой, подключив экранированный кабель 0,75 мм между разъемом панели управления EG-11 2R, поставляемой с устройством, и индикатором уровня, а также разъемом установленного пропорционального стержня.

Материал изготовления:

Корпус: AISI 304/316 Нержавеющая сталь.
Поплавок: AISI 316L Нержавеющая сталь.
Диск: Пластик/Алюминий.
Соединение: Фланцевое и резьбовое.
Тип фланцев: DIN, ANSI, JIS.
Материал фланцев: Углеродистая сталь 37.2/Нержавеющая сталь (опц.).
Макс. рабочее давление: 10 бар.
Макс. рабочая температура: 160°C (опц. 2 00 °C).
Дополнительный контакты: Имеется в наличии.
Сливное отверстие: 3/8”.

Области применения:

• Все паровые и водогрейные котлы
• Очистные системы
• Заполнение и разгрузка контейнеров
• Все химические и нефтехимические резервуары
• Резервуары для нефти и нефтепродуктов
• Масляные котлы
• Дизельные топливные баки и турбинные установки
• Авиационные и морские топливные баки

Преимущества:

• Непрерывный и простой мониторинг
• Герметичная конструкция
• Изготовление запрашиваемой длины и соединения
• Умение работать с жидкостями разных плотностей
• Изготовление в соответствии с различными типами установки
• Долгий срок службы
• Простота обслуживания
• Возможность изготовления устройства до 4х метров

Критерий выбора:

• Плотность жидкости
• Диапазон уровня
• Информация о материалах и др.

Инструкция по эксплуатации магнитного уровнемера модели: MG-33, MGK-33, MG-33S SCV, SV, SC, MG-33P.
