Электродный указатель уровня ELK-4/ELK-4F

Компактная система Ayvaz Galaxy ELK-4 / ELK-4F работает по принципу измерения проводимости. ELK 4 / ELK 4F, способен отображать 4 уровня жидкости.

Уровни, каждый с одной контактной точкой:

— Сигнализация высшего уровня.
— Сигнализация низшего уровня.
— Старт насоса.
— Остановка насоса.

В ELK 4 / ELK 4F управление всеми функциями происходит с помощью собственной панели. Внешнее устройство управления не требуется.

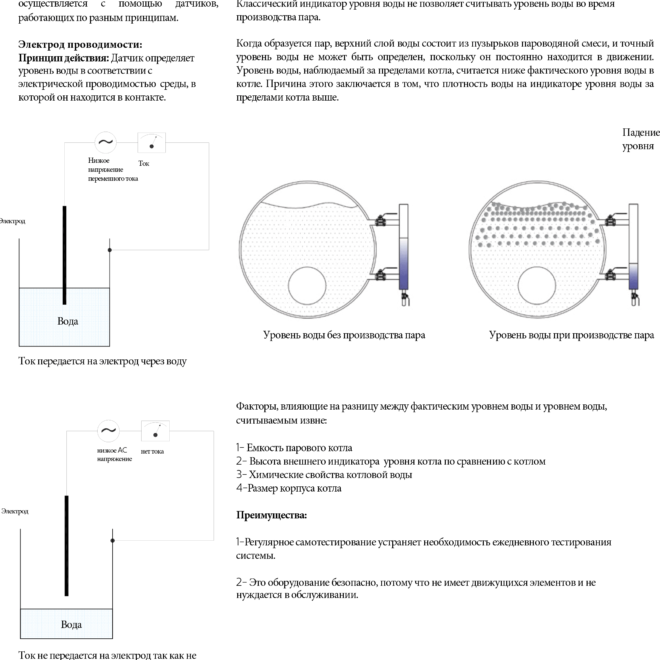

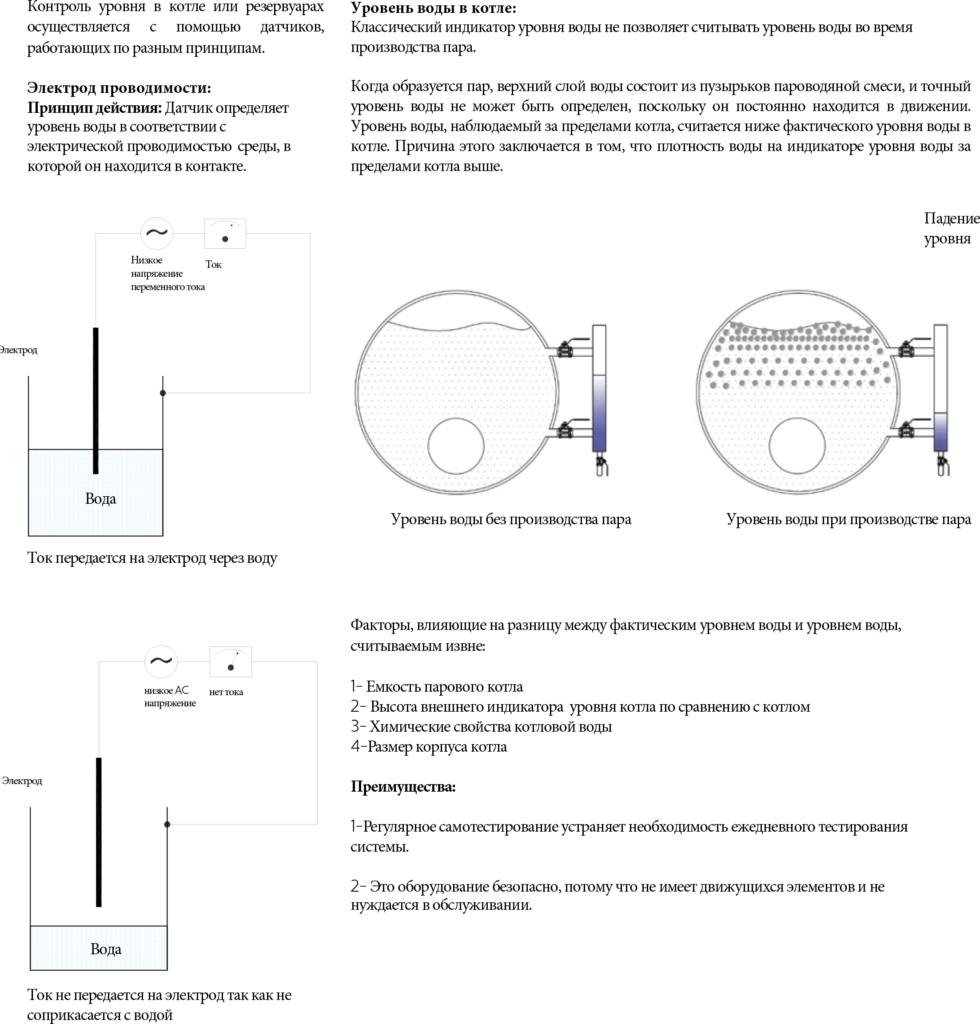

Измерение уровня жидкости происходит с помощью измерения электрической проводимости жидкости. Для обеспечения безопасности устройства и максимальной эффективности, минимальная проводимость жидкости должна быть заранее измерена.

Состояние жидкостей можно определить с помощью таких состояний:

— Электрод находится в погруженном состоянии/ открыт (не погружен).
— Достигнута контактная точка / не достигнута.

Перед монтажом необходимо установить длину электродов в соответствии с уровнем контактных точек.

Условия работы электрода уровня:

Главное подача питания: 230V ± 10%, 50-60 Hz 115V±10%, 50-60 Hz 24V±10%, 50-60 Hz.
Потребление энергии: 5 VA.
Предохранитель термопредохранитель: Тмакс=115°C.
Точность степень 1: 10μS степень 2: 0.5μS.
Выход 3-x контактное реле.

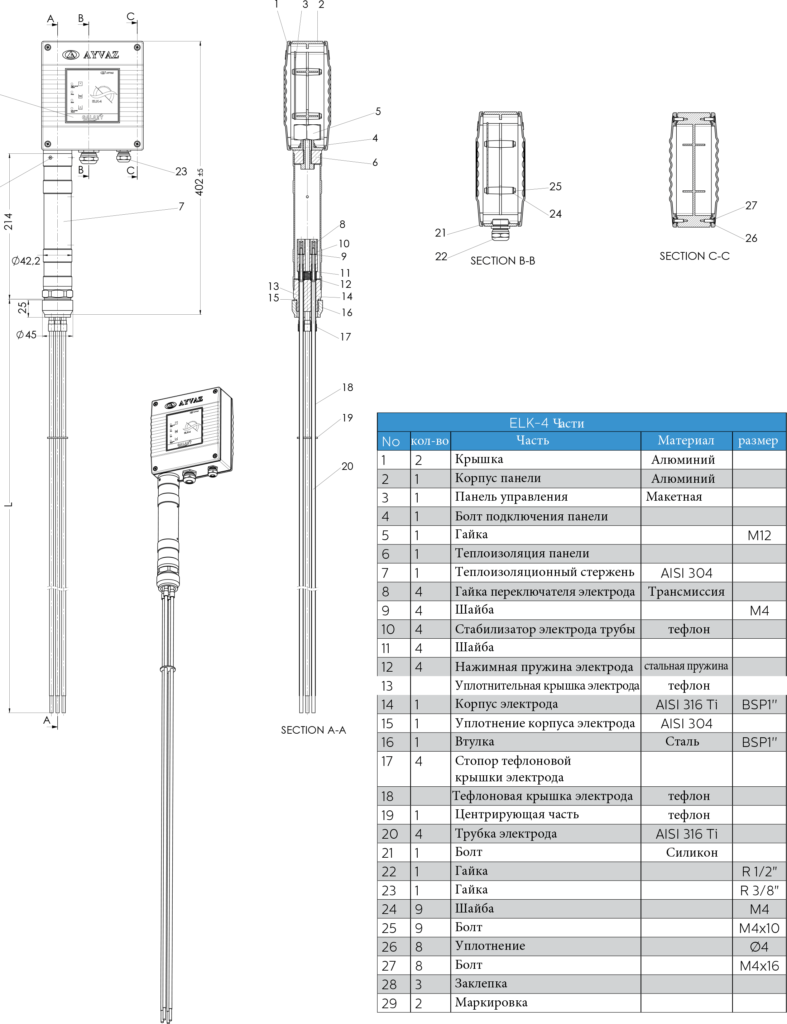

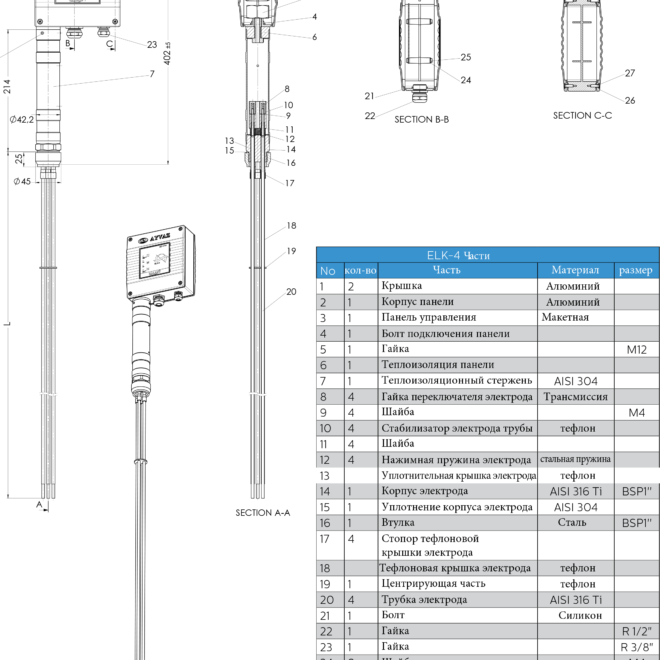

Длина(мм): ELK-4 500, 1000, 1500.

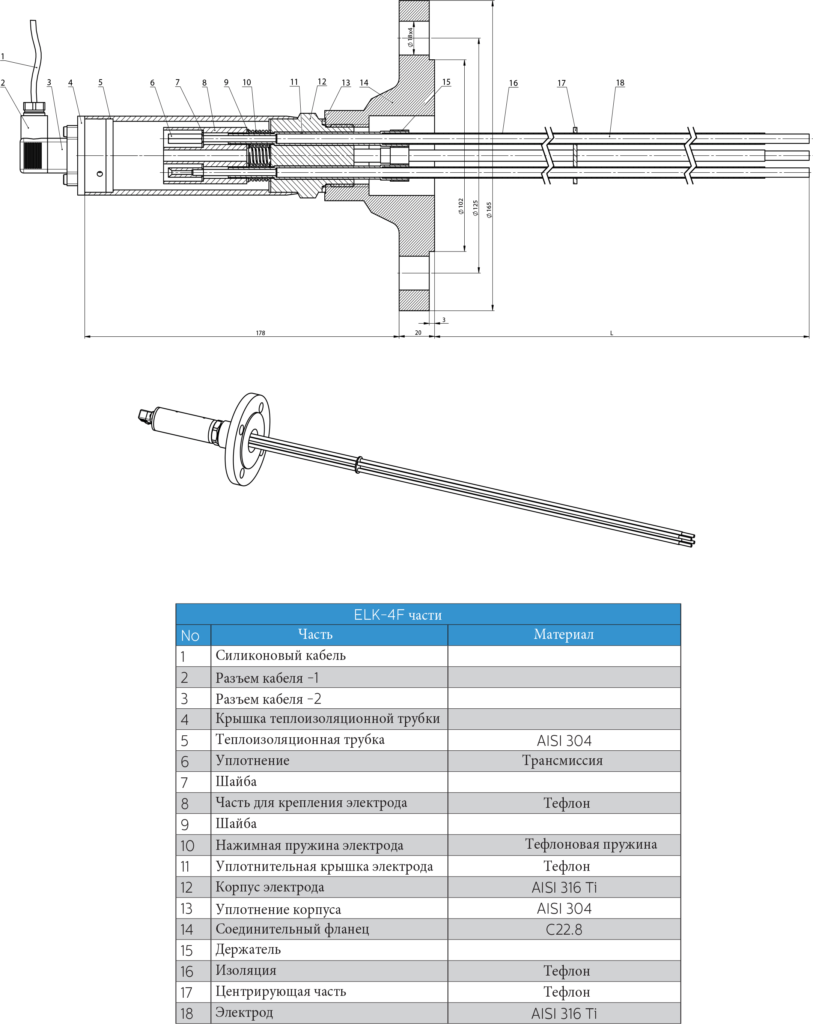

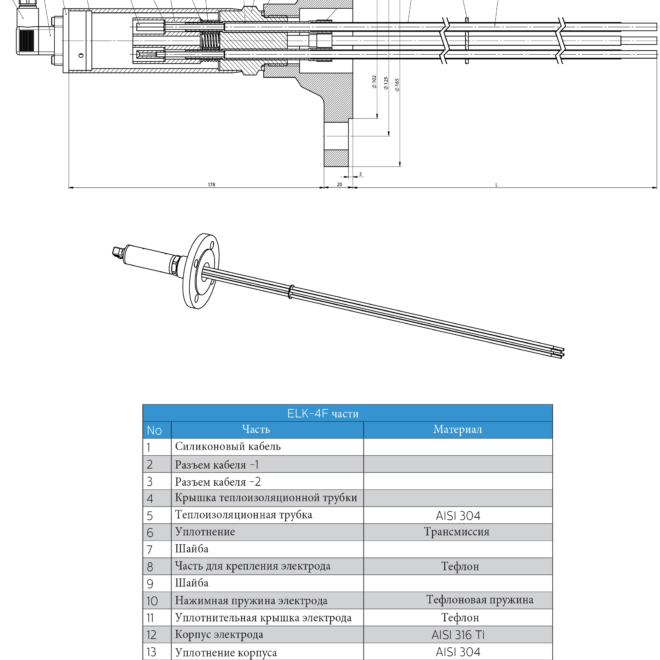

Длина(мм): ELK-4F 436, 936, 1436.

ELK4 (Резьбовое) DIN ISO 228/1: 1”.
ELK 4F (Фланцевое) DN 50 и выше PN 40 DIN 2635.

Технические характеристики:

Макс. рабочая температура: 238 °C.
Макс. рабочее давление: 32 бар.
Корпус: Нержавеющая сталь.
Фланец: Кованая сталь.
Панель: Литой алюминий.
Электроды: Нержавеющая сталь.

Область применения электрода уровня:

Морские установки.
Паровые котлы.
Цистерны с химическим составом.
Резервуары для топлива.
Химическая промышленность.
